一、液壓系統 Hydraulic System
液壓系統Hydraulic System是指通過液態流體為介質的傳動或控制系統。
液壓驅動系統Hydraulic Drive System包括動力源Generator、控制調節裝置Guide and Control Elements、執行器Actuator、輔助裝置Auxiliary Device,以及傳動介質Fluid Transmission Medium。
液壓系統動力源包括電動機、內燃機、燃氣輪機、水輪機、風機等。控制調節裝置包括各種液壓閥門。執行器指液壓缸、液壓馬達。輔助裝置有液壓箱、過濾器、溫度計、液壓表、蓄能器等。
液壓系統中,靜止液體內部任意位置處的壓力P等于液面壓力Pa和液體內部壓力Pgh
之和,即P=Pa+Pgh。靜止液體內任一點的壓力在各個方向上都相等。在密封容器內,作用在靜止液體上的壓力將以等值同時傳遞到液體內部各點,這就是靜壓傳動原理。
二、液壓元件 Hydraulic Elements

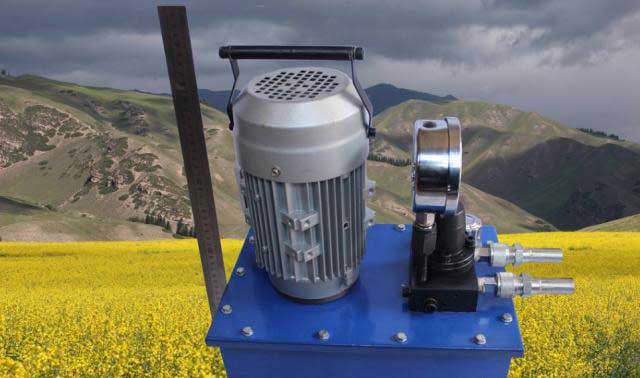

液壓泵,Fluid Pump,是向液壓系統提供流量和壓力的動力元件。按照結構,有齒輪泵Gear Pump、葉片泵Rotary Vane Pump和柱塞泵Plunger Pump。在電動機的帶動下,齒輪/葉輪的轉動,可以帶動液壓油按照一定的容積定向流動;針對柱塞泵,在活塞和單向閥配合下,活塞沒運動一個周期,也都會(huì )有一定量的液體在出油口被排出,用來帶動其他液壓元件動作。
液壓馬達,結構與液壓泵相似,利用可變容積和配油機構,可以將液體靜壓轉換為轉動/滑動。從結構上看,液壓馬達有齒輪式、葉片式、螺桿式和軸向柱塞式。液壓馬達的轉矩由進出油口之間的壓力差和容積決定,即
液壓缸是工程機械和汽車中常用的液壓執行元件。按照結構形式,液壓缸可以分為柱塞缸、活塞缸和擺動缸等。可以通過缸筒支腳或活塞桿將液壓缸安裝定位。在液壓力作用下,柱塞/活塞在缸筒中移動,可以試想活塞/柱塞或缸筒的軸向動作。液壓缸安裝定位采用鉸支連接,還可以實現傾斜舉升動作。液壓缸的作用力由受壓面積和壓力差決定 F=AΔp液壓閥用來控制液壓系統中的方向、壓力和流量。無論何種結構,液壓閥控制參數均符合孔口流量公式
,式中,K為流量系數,m為孔口形狀因數。
三、液壓回路 Hydraulic Circuit
液壓回路,就是能夠執行調壓、調速、換向、保壓等功能的液壓元件和管道的組合。液壓系統,就是由不同類型的液壓回路構成的。
