性能特點
一、電動執行器產品概述

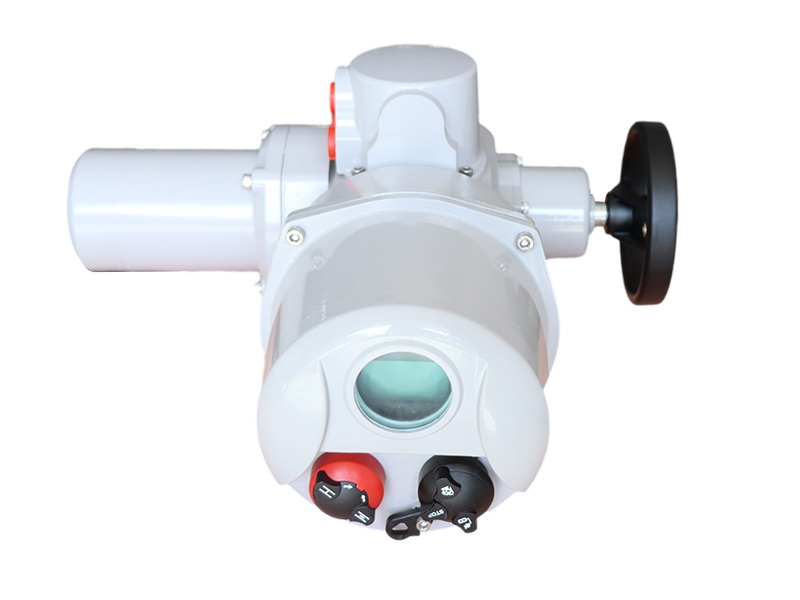

LMP-P系列是LMTORK公司生產的一款結構簡單、穩定可靠的智能型多回轉電動執行器,用于對閥門的開啟、關閉和自動控制。LMP系列智能型多回轉電動執行器適用于閘閥、截止閥、隔膜閥及各種調節閥。
廣泛應用于電站(水電、火電、核電)、油(氣)田、煉油廠、鋼鐵、化工、(污)水處理、制藥、船舶、造紙、、供熱、樓宇自動化等各行業中。
電源以AC380V/220V/110V( 非標定制)作為驅動電源,開關量信號(有源無源)、4-20mA電流信號作為控制信號,使閥門運動到所需位置,實現其自動化控制,最大輸出扭矩達5000N•M。
二、電動執行器性能特點
2.1殼體
殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,并有IP68和b隔爆型供選擇(定貨時要說明)。
2.2電機
采用全封閉鼠籠式電機,具有體積小、扭矩大、慣性力小等特點。電機絕緣等級為F級且內置過熱保護器,可防止過熱損壞電機。
2.3干燥器(備選)
用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。
2.4閥位控制
機械,電子雙重限位。機械限位螺釘可調,安全可靠;電子限位開關由凸輪機構來控制,簡單的調整機構能精確并方便地設定位置。
通過絕對值編碼器把輸出中心軸的旋轉轉換成數字信號,任意狀態下每個數字信號都是唯一,先進可靠的DSP控制系統保證了閥位的準確定位。
2.5扭矩過程控制
可提供過載保護,在閥門卡澀,有異物時,自動斷開電機電源,更有效的保護閥門和電動執行器不受損壞。
2.6扭矩開關
可提供過載保護,在閥門卡澀,有異物時,自動斷開電機電源,更有效的保護閥門和電動執行器不受損壞。(出廠前已設定好,請用戶不要隨意更改設置)
2.7自鎖
精密的蝸輪蝸桿機構可高效傳輸大扭矩,效率高,噪音低(最大50分貝),壽命長,且有自鎖功能,防止反轉,傳動部分穩定可靠,無需再加油。
2.8調試簡單
用紅外線設定器可進行簡單、安全和快捷的非侵入式調整,使用隨按隨用的LMTORK 設定器可進入和調整執行器設定,如力矩值、限位、控制及顯示功能。
LMTORK提供獨特的設定器均可對執行器進行非侵入式設定。
2.9相序自糾正和缺相保護
執行機構旋向可自由設定,可自動校正電源相序,接線不必考慮電源相序。且有電源缺相和輸出缺相保護功能。
2.10信號自由組態及自診斷
共4路輸出接點,2路接點信號供用戶選擇,每一路信號可自由定義,另2路接點信號不可自由定義。強大的故障自診斷功能,方便用戶及時快速處理故障,掌握設備運行狀態。
2.11總線技術
有Modbus、Profibus等多種總線通信模塊。
2.2安裝

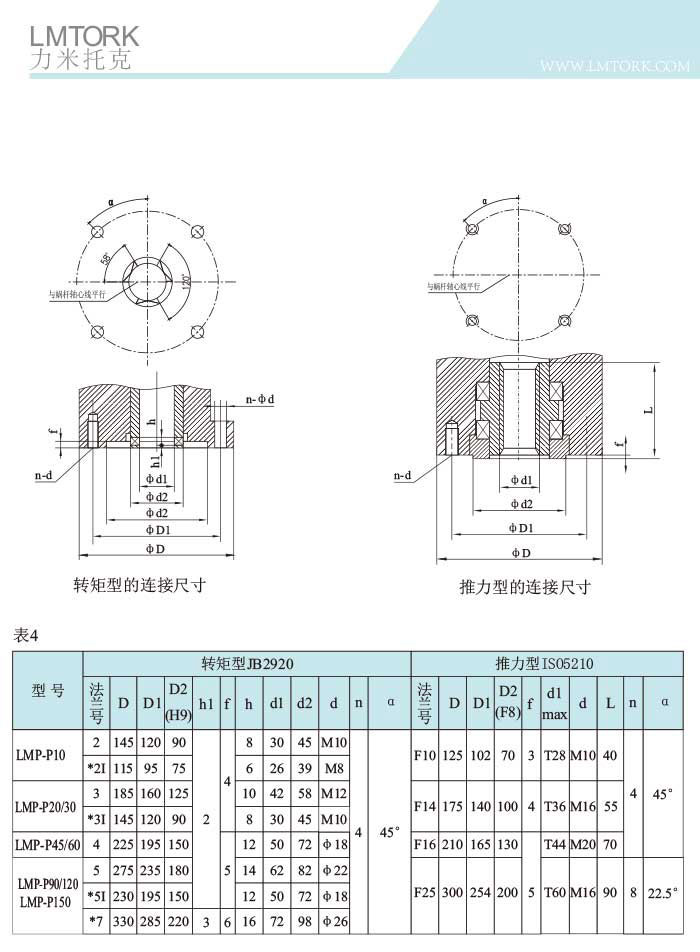

底部安裝尺寸符合ISO5211國際標準,驅動軸套可拆下根據需要進行加工,適應性強。可以垂直安裝,也可以水平安裝。
2.13線路
控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可有效滿足各種附加功能的要求。(可根據客戶要求另行加工)
2.14分體式控制
執行器的控制單元可以和機械部件分開安裝.解決現場高溫,高空安裝調試問題.
